По заказу металлургического предприятия нами изготовлен тиристорный регулятор скорости реверсивный с номинальным током для цепи якоря 4000 А, ток возбуждения 80 А. Двигатель постоянного тока имеет номинальный ток 3700 А и является приводит в движение механизм металлопрокатного стана.
Преобразователь состоит из двух шкафов высотой 2200 мм, шириной 1000 мм и глубиной 800 мм. В каждом шкафу установлен выпрямительный мост, между которыми имеются шинные перемычки. Эти перемычки разбираются для транспортировки, а уже непосредственно на месте монтажа схема восстанавливается силами Заказчика.

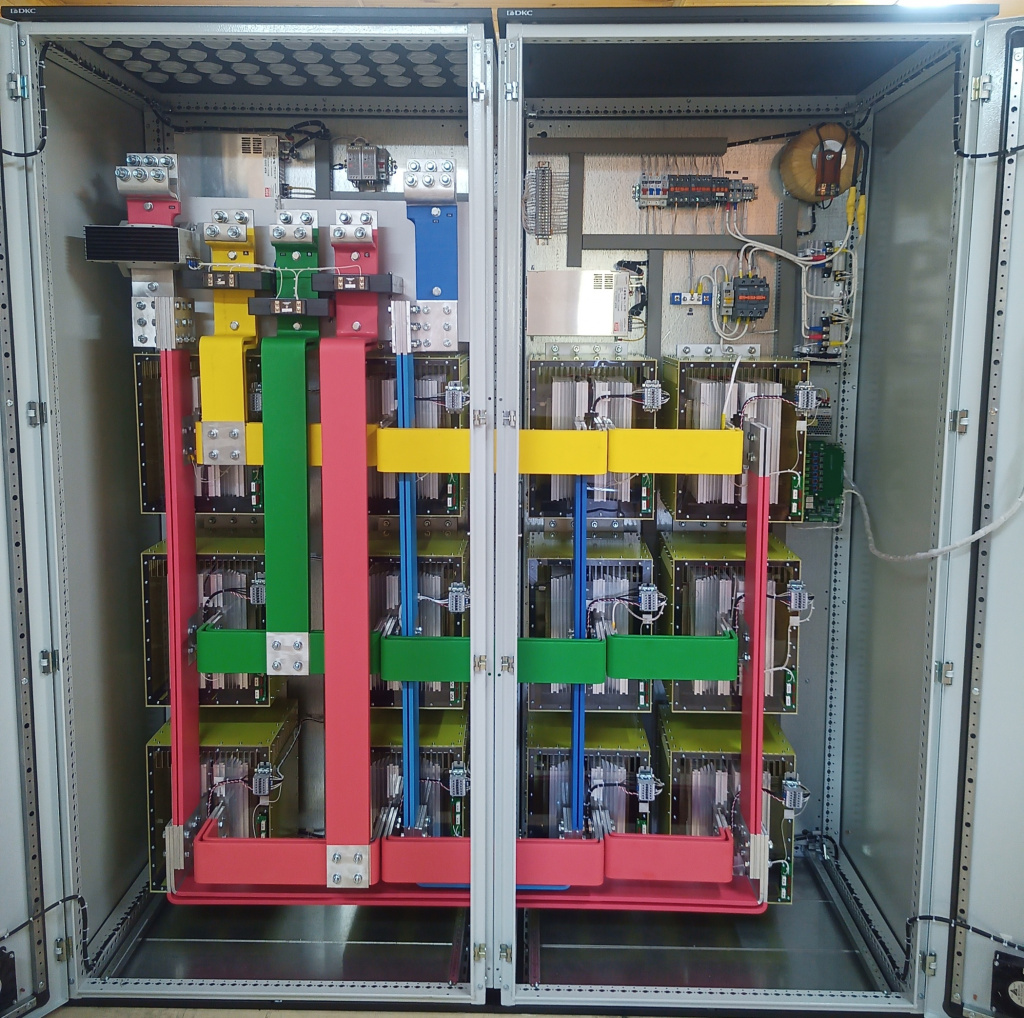

Рисунок 1 Реверсивный тиристорный регулятор скорости ТРС-ТЯ-460-220-4000-80 в собранном виде
Для обеспечения высоких выходных токов( 2000 А и более) обычные модульные тиристоры уже не подходят, так как не способны справиться с отведением большого количества тепла от кристалла. Поэтому сильноточные преобразователи изготавливаются на таблеточных тиристорах, имеющих двустороннее охлаждение. Особенностью конструкции изделий на таблеточных тиристорах является прижим двумя радиаторами, которые при этом находятся под напряжением, а значит должны быть изолированы друг от друга и от корпуса. Для обеспечения электрической изоляции каждый тиристор с двумя радиаторами помещается в отдельный корпус – его стенки выполнены из текстолита, а передняя панель – из прозрачного оргстекла, что удобно для визуального осмотра. В каждом таком корпусе снизу смонтированы 4 высокоскоростных вентилятора.
Силовые шины выполнены в виде сдвоенных алюминиевых шин 10х120 мм каждая. Ввод силовых кабелей по согласованию с Заказчиком предусмотрен сверху. Для измерения выходного тока предусмотрено два канала измерения: первый непосредственное измерение тока якоря датчиком тока ПИТ-УА-6000, второй канал – три трансформатора тока, измеряющие ток фаз А, В, С, вторичная обмотка которых подключена через маломощный трехфазный выпрямительный мост по схеме Ларионова и нагружена на измерительный резистор.
Для защиты от перегрева предусмотрены для каждого тиристора термостат с нормально-замкнутыми контактами с температурой срабатывания 90 градусов. При этом в каждом шкафу термостаты включены последовательно и эта последовательная цепь подключается к плате управления. При перегреве любого из тиристоров эта цепь размыкается и система управления останавливает работу привода и выдает аварийное сообщение на дисплей: Перегрев Левый шкаф или Перегрев Правый шкаф.

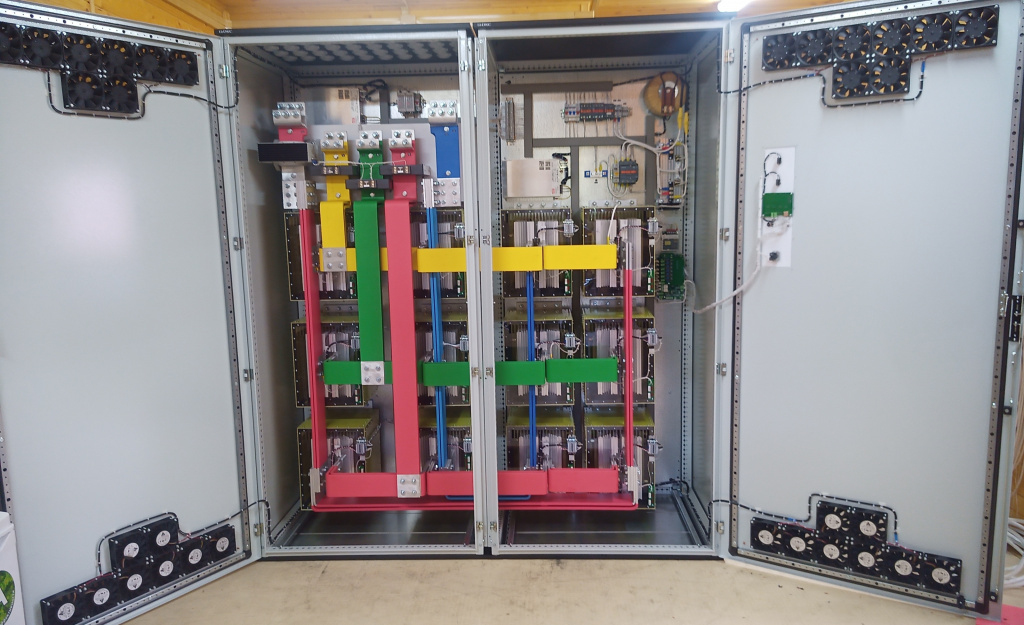

Рисунок 2 Тиристорный электропривод ТРС-ТЯ-460-220-4000-80 в разобранном виде
Для отвода тепла из ящиков предусмотрено по 16 высокоскоростных вентиляторов на каждом шкафу: 8 для впуска холодного и 8 для выпуска нагретого воздуха.

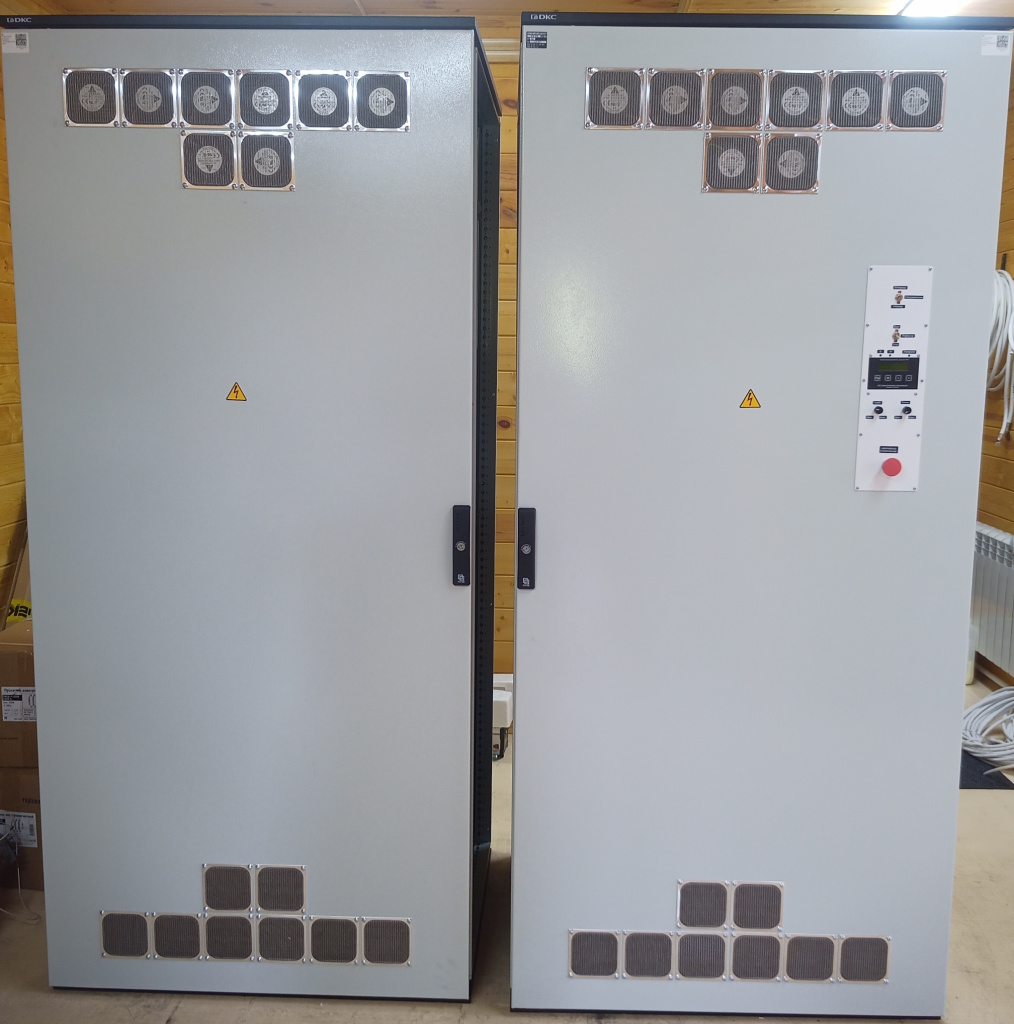

Рисунок 3 Тиристорный преобразователь для ДПТ
