Во многих станках в качестве задатчика скорости применяется аналоговый сигнал от -10 до + 10 В. Для совместимости с реверсивными тиристорными преобразователями нашего производства предлагается плата преобразования сигнала: она преобразует сигнал от -10 до + 10 В в однополярный и формирует сигнал реверса.

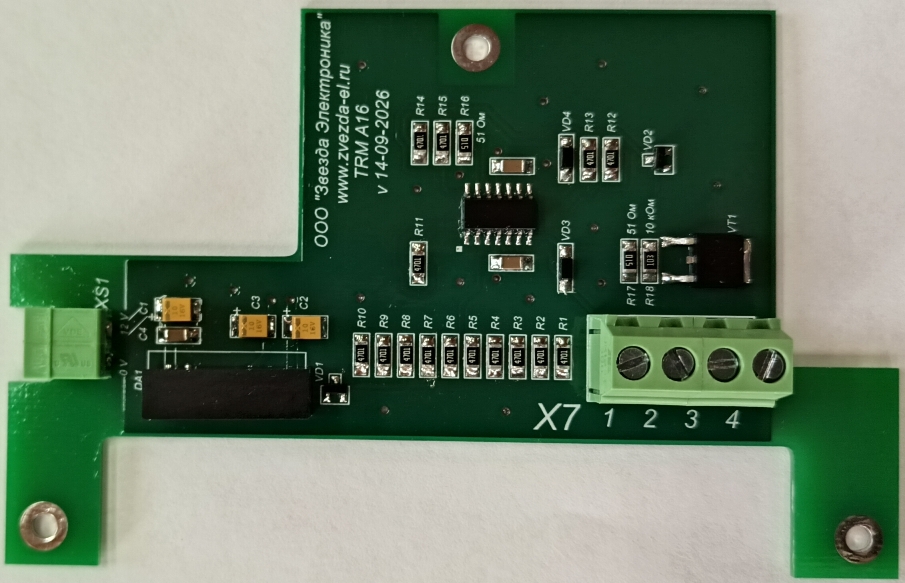

Рисунок 1 Внешний вид платы преобразователя сигнала
Плата может быть применена для управления реверсивными тиристорными регуляторами скорости ТРС-КВ, ТРС-КВ-РВ, ТРС-ТЯ, ТРС-РВ, ZTRS-TY, ZTRS-RV-TY и реверсивными тиристорными выпрямителями ТВН-3-Р, ZTVN-3-R.
Плата совместима только с приборами фирмы ”Звезда Электроника”.
Таким образом, плата дает возможность совместить приборы с задающим сигналом стороннего производителя
2.Технические характеристики и условия эксплуатации
Таблица 2.1 – Технические характеристики платы RS-485
|
Напряжение питания |
12 В |
|
Выходное напряжение платы при Uвх = + 10 В |
3 В |
|
Выходное напряжение платы при Uвх = - 10 В |
3 В |
|
Выходной сигнал для реверса |
открытый коллектор |
|
Изоляция |
Не менее 2,5 кВ между шасси, силовой цепью и управляющими цепями |
|
Срок эксплуатации |
не менее 10 лет |
|
Температура окружающей среды |
-40..45 С |
|
Гарантия |
12 месяцев |
Плата крепится к основной плате устройства через латунные стойки, при этом питание платы 12 V подается на разьем XS1. Входной сигнал подается на клемму 1 относительно общего проводника на клемм 2 клеммной колодки X7.
При этом выходной аналоговый сигнал платы выведен на клемму 3 X7. Этот сигнал необходимо подать на клемму 4 клеммной колодки X1 преобразователя.
Дискретный сигнал для реверса формируется следующим образом: при отрицательном входном сигнале на выходной клемме 4 клеммника X7 имеется замкнутой состояние через коллектор транзистора с общей точкой GND, а при положительном разомкнутое. Клемму 4 X7 необходимо соединить с клеммой 6 клеммной колодки X2 преобразователя. В приборе необходимо установить настройки: F1=1 – дистанционно, F2=4 – внешний резистор.

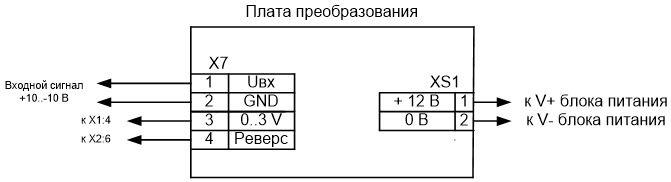

Рисунок 2. Схема подключения платы
